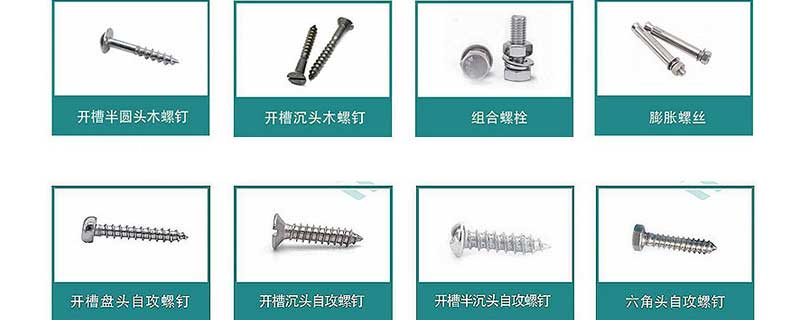

大家好今天來介紹螺栓的三維圖(cad螺絲螺紋怎么畫平面)的問題，以下是萬千緊固件小編對此問題的歸納整理，來看看吧。

Solidworks如何畫出一個螺栓三維圖

首先你要查螺栓規格表，查到你需要畫的螺栓的尺寸；然后用SolidWorks按照標準尺寸畫就行了；具體的螺紋線可以在插入-特征-螺紋線里邊直接畫

cad螺絲螺紋怎么畫

請參照以下步驟在CAD軟件中畫螺絲螺紋。1、首先在電腦上用CAD軟件打開畫了一部分的圖紙，可以看到下圖中的圖紙就差螺紋了。2、然后分別畫一條45°的斜線和一條120°的斜線，如下圖所示。3、以中心線為起點，向上畫一條長26.944的線段，這里畫的是美制12#螺紋，26.944是該螺紋的大徑，可以要根據所畫的實際螺紋尺寸來畫。4、然后以26.944線段的中點為起點，向右畫一條直線。5、然后按照下圖中的形狀來修剪刪除多余的線段。6、然后再畫一條60°角的斜線，如下圖所示。7、然后延長右邊的短線13

j88r

2017-12-22知道合伙人軟件行家

（1）螺紋參數①牙型：在通過螺紋軸線的剖面上，螺紋的輪廓形狀稱為牙型。相鄰兩牙側面間的夾角稱為牙型角。常用普通螺紋的牙型為三角形，牙型角為60°。②大徑、小徑和中徑：大徑是指和外螺紋的牙頂、內螺紋8

好人100個77

2015-12-19TA獲得超過6431個贊

第一步，用直線工具畫如圖1的圖形，并將它轉換成面域。 第二步，操作菜單“繪圖”→“建?！薄靶D(zhuǎn)”，命令行窗口提示“選擇要旋轉的對象：”，點擊剛才生成的面域并回車，命令行窗口接著提示“指定軸起點或根據以下選項之一定義軸 [對象(O)/X/Y/Z] <對象>：”，捕捉并點擊面域左上角，命令行窗口又提示“指定軸端點：”，捕捉并

百度網友f97d32b

2010-06-08

1.2.1.1 螺紋及螺紋緊固件的畫法 (1) 外螺紋與內螺紋 螺紋牙頂圓的投影用粗實線表示，牙底圓的投影用細實線表示。螺紋的倒角或倒圓部分也要畫出。在垂直于螺紋軸線投影面的視圖中，表示牙底的細實線只畫圓3/4圈，此時螺桿或螺孔上的倒角投影不應畫出。有效螺紋的終止界限，用粗實線表示。 現在還沒到2級，發不了圖片，我抄

板麥瀧鴻飛

2019-11-03TA獲得超過3753個贊

cad2006螺紋只能用弧線旋轉做，2008開始里面有現成的。不過旋轉出的效果是一樣的。你先用pol做個6邊形擠出高度再做一個圓柱體（cylinder）給出高度，再用?。╝rc）做兩個半圓把第二個半圓旋轉15度或其它，把這兩個半圓復N個后，再做一個小圓，用放樣工具就可以做出螺紋了展開更多回答

cad三維中螺紋怎么畫

第一步，用直線工具畫如圖1的圖形，并將它轉換成面域。第二步，操作菜單“繪圖”→“建?！薄靶D(zhuǎn)”，命令行窗口提示“選擇要旋轉的對象：”，點擊剛才生成的面域并回車，命令行窗口接著提示“指定軸起點或根據以下選項之一定義軸 [對象(O)/X/Y/Z] <對象>：”，捕捉并點擊面域左上角，命令行窗口又提示“指定軸端點：”，捕捉并點擊面域左下角，命令行窗口接著提示“指定旋轉角度或 [起點角度(ST)] <360>：”，直接按回車，螺栓桿的三維實體就形成了，如圖2。第三步，操作菜單“視圖”→“三維視圖”→“后視”。 10

CAD機械

2016-07-22知道合伙人互聯網行家

08的就好辦多了輸入Helix回車，跟著提示走，注意看你要畫什么樣的螺紋，螺紋的牙距是多少，就把彈簧的圈高定向為多少。最后畫個牙紋的界面，輸入命令REG給它面域一下，輸入sweep（掃描）就就行了。 樓上：我可以很負責人的告訴你，畫不出彈簧你根本就畫不出螺紋！

adagioua

2009-07-15TA獲得超過148個贊

第一步：加載THREAD.LSP(工具 AUTOLISP 加載應用程序）先在下面處下載。http://www.3dportal.cn/attach/down.php?id=96495（不能下載的我在后面?zhèn)髟a）第二步：選俯視圖L：畫一條高25中心線。命令：Metric公稱外徑：12（畫12mm螺紋）螺距：1.75（基本螺牙）起始點：（

以上就是小編對于螺栓的三維圖 cad螺絲螺紋怎么畫平面問題和相關問題的解答了，希望對你有用
